2液カートリッジシステム


カートリッジシステム
  全世界で最も幅広く使用されている
カートリッジ式2液計量･混合システムです｡
■特長
手動またはエアー式の吐出ガンとカートリッジ､ミキサーを組み合わせて2液を混合吐出できるシステムです｡カートリッジの選択により混合比を変えることができます｡
容量は50CC､75CC､200CC､400CC､混合比は1:1､2:1､4:1､10:1他､各種ご用意しています｡
エアー式ガンDP2Xシリーズ
■2液混合の流れ

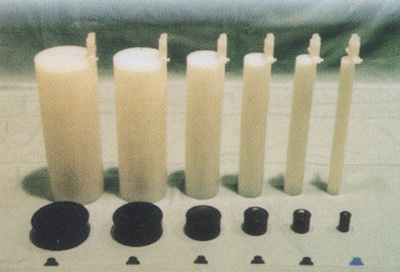

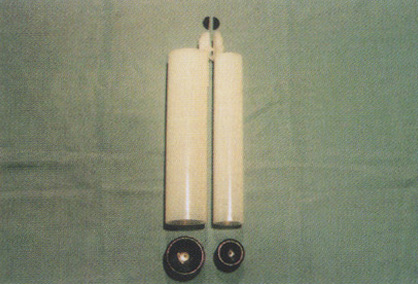

Ratio-Pak®　カートリッジシステムシリーズ
75ml､100ml､150ml､200ml､250ml､300ml､600ml､750mlの6種類のカートリッジの中から､ご希望の混合体積比や容量に合った2本のカートリッジを組み合わせて使用します｡
21種類の組み合わせが可能です｡
材質
●カートリッジ　-　PP copolymer (他にPE/Nylon/Acetal)
●ピストン　-　PE
●キャップ　-　PE
品番 (カートリッジ､ピストン､キャップのセット品番)
●75ml - C075PP　直径 27mm 全長 216mm
●100ml - C100PP　直径 32mm 全長 216mm
●150ml - C150PP　直径 37mm 全長 216mm
●200ml - C200PP　直径 42mm 全長 216mm
●250ml - C250PP　直径 47mm 全長 216mm
●300ml - C300PP　直径 51mm 全長 216mm
●600ml - C600PP　直径 71mm 全長 216mm
●750ml - C750PP　直径 79mm 全長 216mm
ミキサー取付ナット
●材質　- PE
●品番　- RN

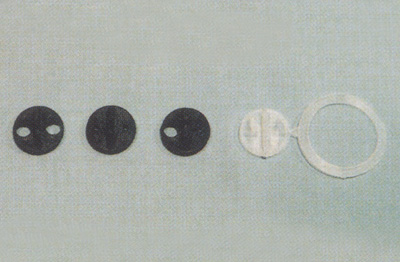

フロー制御パーツ
低粘度材料の混合や主･硬化剤の粘度差が
大きい場合等に使用します｡材質-PE
●OR-1-4.8×4.8mm ●OR-2-1.6×1.6mm
●OR31-4.8×1.6mm ●ORR2-逆止弁タイプ

アプリケーター
カートリッジの組み合わせや用途により選択ください｡他のガンについてもお問合せください｡

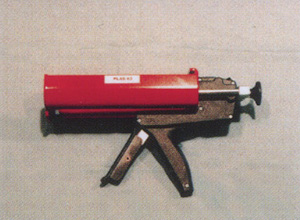

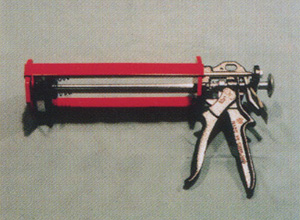

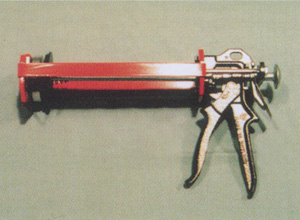

PPM_ _ _ シリーズ 手動ガン
PPM_ _ _ X シリーズ 手動ガン

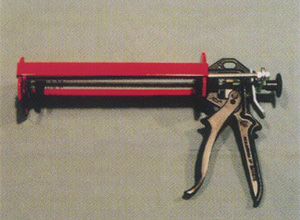

Hシリーズ･PLASシリーズ 手動ガン

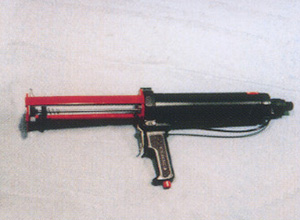

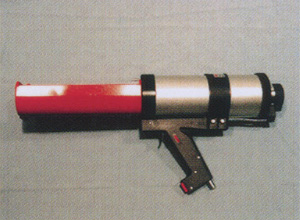

PPAシリーズ エアーガン
TSシリーズ･PLATシリーズ エアーガン

体積比 カートリッジ組み合わせ 手動ガン エアーガン
1:1 75　ｘ　75 - PPA150
100　ｘ　100 - 122733-100x100
150　ｘ　150 PPM150 PPA150
200　ｘ　200 122218-200x200 122225-200x200
250　ｘ　250 122218-250x250 122225-250x250
300　ｘ　300 H293J 122225-300x300
600　ｘ　600 122220-600x600 122227-600x600
750　ｘ　750 122223-750x750 122227-750x750
6:5(12:1) 300　ｘ　250 122218-300x250 122225-300x250
5:4(1.25:1) 250　ｘ　200 122218-250x200 122225-250x200
750　ｘ　600 H225J

122227-750×600
4:3(1.33:1) 100　ｘ　75 123328-100x75 122225-100×75
200　ｘ　150 122218-250x200 122225-200x150
3:2(1.5:1) 150　ｘ　100 122218-150x100 122225-150x100
300　ｘ　200 122218-300x200 122225-300x200
5:3(1.66:1) 250　ｘ　150 122218-250x150 122733-250x150
2:1 150　ｘ　75 PPM150 x 75 122733-150x75
200　ｘ　100 122218-200x100 122225-200x100
300　ｘ　150 H293PM PPA300AAR
600　ｘ　300 H239J 122739_600x300
12:5(2.4:1) 600　ｘ　250 - 123360-600x250
5:2(2.5:1) 250　ｘ　100 122218-250x100 122225-250x100
750　ｘ　300 122223-750x300 122227-750x300
8:3(2.66:1) 200　ｘ　75 122218-200x75 122225-200x75
3:1 300　ｘ　100 122218-300x100 122225-300x100
600　ｘ　200 122218-600x200 122225-600x200
750　ｘ　250 122223-750x250 123360-750x250
10:3(3.33:1) 250　ｘ　75 122218-250x75 122733-250x75
15:4(3.75:1) 750　ｘ　200 122223-750x200 122228-750x200
4:1 300　ｘ　75 122218-300x75 122225-300x75
600　ｘ　150 122219-600x150 122228-600x150
5:1 750　ｘ　150 122222-750x150 122741-750x150
6:1 600　ｘ　100 122219-600x100 122741-600x100
15:2(7.5:1) 750　ｘ　100 122222-750x100 122227-750x100
８:１ 600　ｘ　75 122219-600x75 122227-600x75
10:1 750　ｘ　75 122221-750×75 123360-750x75

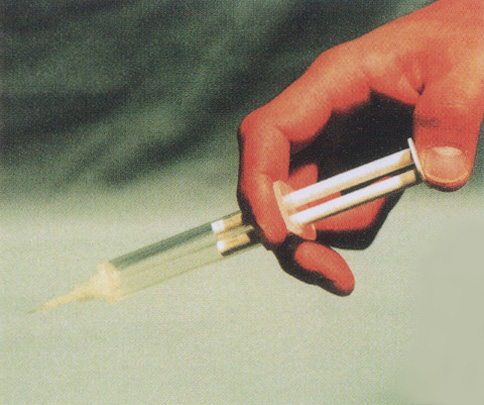

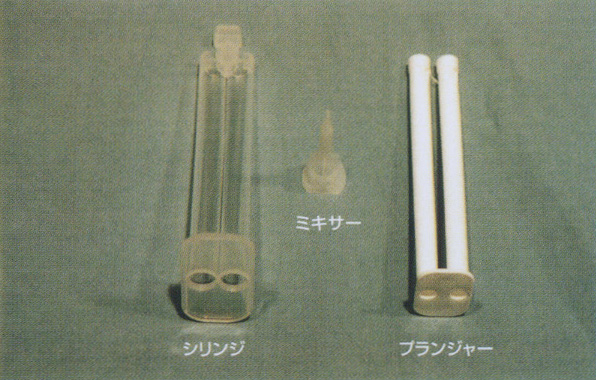

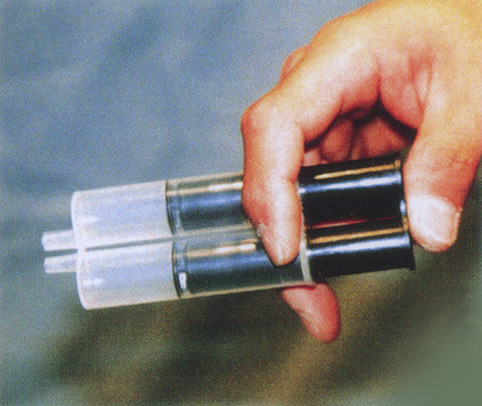

15ml : 15ml　デュアルシリンジ
DIY向け材料のパッケージングやサンプリング､1:1の計量吐出容器としてご利用下さい｡

2ml : 2ml / 7ml : 7ml　ミニデュアルシリンジ
低粘度材料の微量混合吐出用にご利用下さい｡
ミキサー　3mm×16エレメント(ブラント)
ミキサー　4.6mm×16エレメント(ルアースリップ)

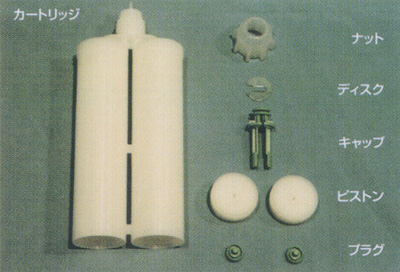

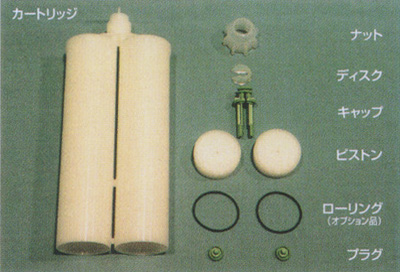

MIXPAC®　カートリッジシステム200シリーズ
材質
●カートリッジ-PP copolymer (他にNylon)
●ピストン-PP
●O-リング-EPDM (オプション品)
●プラグ-PE
●キャップ-PE
●ナット-PP
●ディスク-Metal (zinc plated)
品番
●1：1-210ml-CD200-01-PP
●2：1-215ml-CD200-02-PP
●4：1-225ml-CD200-04-PP
●10：1-250ml-CD200-10-PP

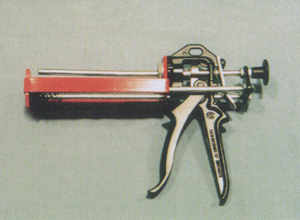

DM2Xシリーズ 手動ガン
DP2Xシリーズ エアーガン
VBMシリーズ 手動ガン

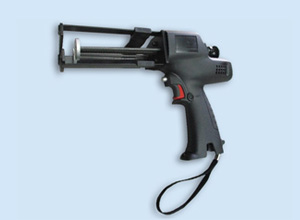

MP-358シリーズ　電動ガン
体積比 手動ガン エアーガン 電動ガン
1:1

DM2X200-01
H248
VBM100

DP2X200-01 MP-358T200-2
2:1 DM2X200-01 DP2X200-01 MP-358T200-2
4:1 DM2X200-04 DP2X200-04 −
10:1 DM2X200-10 DP2X200-10 −

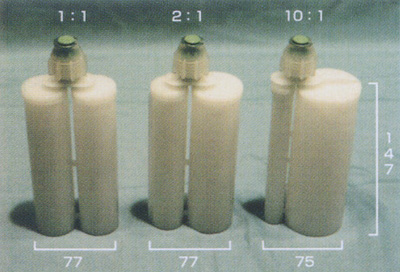

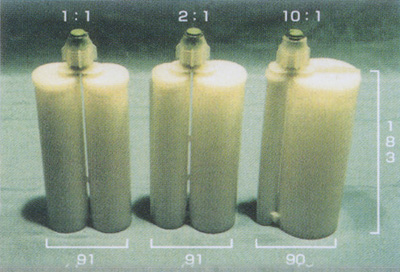

MIXPAC®　カートリッジシステム400シリーズ
材質
●カートリッジ-PP copolymer (他にNylon)
●ピストン-PP
●O-リング-EPDM (オプション品)
●プラグ-PE
●キャップ-PE
●ナット-PP
●ディスク-Metal (zinc plated)
品番
●1：1-395ml-CD400-01-PP
●2：1-400ml-CD400-02-PP
●4：1-415ml-CD400-04-PP
●10：1-490ml-CD400-10-PP

DM2Xシリーズ 手動ガン
DP2Xシリーズ エアーガン
VBMシリーズ 手動ガン
MP-358T400シリーズ　電動ガン
体積比 手動ガン エアーガン 電動ガン
1:1

DM2X400-01
H283

 DP2X400-01 MP-358T400-2
2:1 DM2X400-01
H293PM 		DP2X400-01 MP-358T400-2
4:1 DM2X400-04 DP2X400-04 ー
10:1 DM2X400-10 DP2X400-10 ー

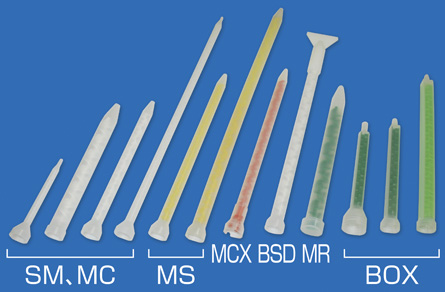

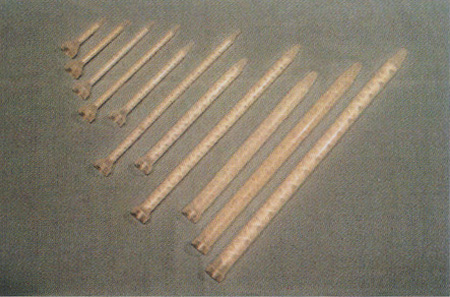

Ratio-Pak®　MIXPAC®　Static Mixer
SMシリーズ
Plas-Pak/MIXPAX200･400(1：1/2：1)用
高圧使用時のSUSジャケットあります｡
(ハウジング-PP､エレメント-PP/Polyacetal)

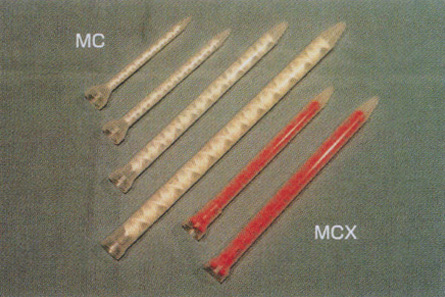

MC／MCXシリーズ
MC-Plas-Pak/MIXPAX200･400(1：1/2：1)用
MCX-MIXPAX200･400(4：1/10：1)用
(ハウジング-PP､エレメント-PP)

特殊用途シリーズ
Plas-Pak/MIXPAX200･400(1：1/2：1)用
主にコンストラクション用として使用｡
(ハウジング-PP､エレメント-PP/Polyacetal)


ME/MS/MRシリーズ
2液混合装置用 ME/MS-高圧使用時のSUSジャケットあります｡
MR－エレメントを回転させて使用するタイプ｡
(ハウジング-PP､エレメント-Polyacetal)

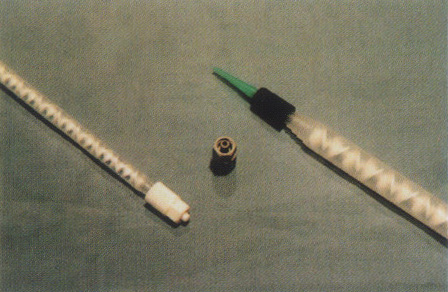

ニードルアダブター
MIXPAC50･200･400用
ミキサーの先端に捩込んで使用します｡(材質-PBT)
LA05-00(White､MA5.4/6.3､MX5.4､MC05ミキサー用)
LA06-08(Gray､MC06/08ミキサー用)
LA10-00(Black､MC10ミキサー用)


インジェクションポート
クラック注入時のポートとして使用します｡(品番-SMIP01)
天井作業用にも対応できます｡(材質-PP)
*金属製ミキサー等についてもお問い合わせ下さい｡

SMシリーズ
品番 エレメント数 全長 吐出口内径 先端形状
SM408 4.8mm×8 67mm 1.8mm ルアースリップ
SM416 4.8mm×16 99 1.8 ルアースリップ
SM424 4.8mm×24 132 1.8 ルアースリップ
SM432 4.8mm×32 165 1.8 ルアースリップ
SM448 4.8mm×48 230 1.8 ルアースリップ
SM608 6.4mm×8 90 2.3 ルアースリップ
SM616 6.4mm×16 139 2.3 ルアースリップ
SM624 6.4mm×24 190 2.3 ルアースリップ
SM632 6.4mm×32 241 2.3 ルアースリップ
SM648 6.4mm×48 334 2.3 ルアースリップ
SM812 9.3mm×12 139 3.0 ステップ
SM818 9.3mm×18 185 3.0 ステップ
SM824 9.3mm×24 232 3.0 ステップ
SM830 9.3mm×30 286 3.0 ステップ
SM840 9.3mm×40 359 3.0 ステップ
SM212 12.7mm×12 170 4.6 ステップ
SM218 12.7mm×18 231 4.6 ステップ
SM224 12.7mm×24 295 4.6 ステップ
SM230 12.7mm×30 358 4.6 ステップ
SM236 12.7mm×36 422 4.6 ステップ
MC/MCXシリーズ
品番 エレメント数 全長 吐出口内径 先端形状
MC05-18 5.0mm×18 121mm 1.5mm ステップ
MC05-24 5.0mm×24 150 1.5 ステップ
MC05-32 5.0mm×32 188 1.5 ステップ
MC06-18 6.4mm×18 149 1.8 ステップ
MC06-24 6.4mm×24 185 1.8 ステップ
MC06-32 6.4mm×32 235 1.8 ステップ
MC08-18 8.0mm×18 177 2.4 ステップ
MC08-24 8.0mm×24 224 2.4 ステップ
MC08-32 8.0mm×32 287 2.4 ステップ
MC10-18 10.0mm×18 216 3.0 ステップ
MC10-24 10.0mm×24 276 3.0 ステップ
MC10-32 10.0mm×32 352 3.0 ステップ
MC13-12 13.0mm×12 170 4.0 ステップ
MC13-18 13.0mm×18 231 4.0 ステップ
MC13-24 13.0mm×24 294 4.0 ステップ
MC13-32 13.0mm×32 379 4.0 ステップ
MCX08-18 8.0mm×18 182 2.4 ステップ
MCX08-24 8.0mm×24 231 2.4 ステップ
MCX10-12 10.0mm×12 158 3.0 ステップ
MCX10-18 10.0mm×18 215 3.0 ステップ
MCX10-24 10.0mm×24 276 3.0 ステップ
MCX13-12 13.0mm×12 197 4.0 ステップ

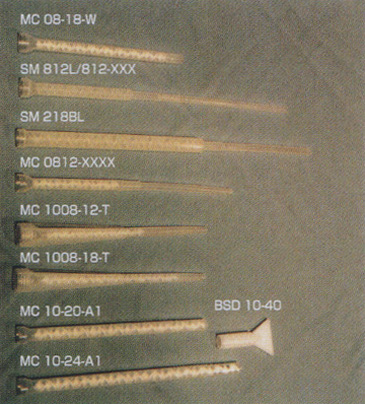

特殊用途シリーズ
品番 エレメント数 全長 吐出口
内径		 先端形状
SM218-BL 12.7mm×18 358 8.4 ストレートチューブ(先端斜めカット)
16X20RP-7/16 16mm×20 440 11.2 ストレートチューブ(先端切欠)
16X20RP-9/16 16mm×20 440 14.3 ストレートチューブ(先端切欠)
262-620-01 20mm×20 398 10.0(内径) 先端外ネジ1/2"NPS
MC08-18-W 8.0mm×18 183 8.0 バーブ継手タイプ
MC812-0000 8.0mm×12 250 6.6 テーパ付チューブ(先端切欠)
MC812-0606 8.0mm×12
+6.4mm×6		 250 6.6 テーパ付チューブ(先端切欠)
MC1008-12-T 10.0mm×12 218 7.7 テーパ付チューブ(先端切欠)
MIXPAC200･400(1：1/2：1)用､
ナット一体型
MC1008-18-T 10.0mm×18 218 7.7 テーパ付チューブ(先端切欠)
MIXPAC200･400(1：1/2：1)用､
ナット一体型
MC10-20-A1 10.0mm×20 216 10 リボンチップ取付用
MC10-24-A1 10.0mm×24 258 10.0 リボンチップ取付用

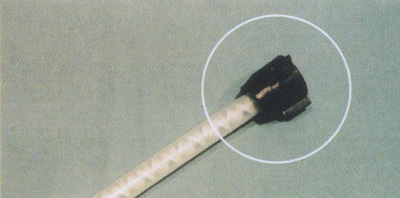

BSD10-40(リボンチップ) 69 1mm×40mm角
BSD10-25(リボンチップ) 69 2mm×25mm角

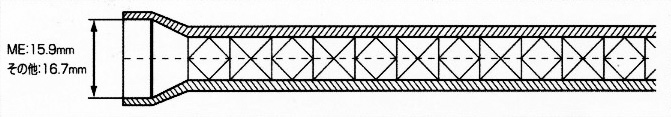

ME/MS/MRシリーズ
品番 エレメント数 全長 吐出口内径 先端形状
MEorMS05-24 5.0mm×24 150mm 1.5mm ステップ
MEorMS05-32 5.0mm×32 188 1.5 ステップ
MEorMS06-24 6.4mm×24 185 1.8 ステップ
MEorMS06-32 6.4mm×32 235 1.8 ステップ
MEorMS06-48 6.4mm×48 334 2.4 ステップ
MEorMS06-56 6.4mm×56 378 4.5 ステップ
MEorMS08-24 8.0mm×24 224 2.4 ステップ
MEorMS08-32 8.0mm×32 287 2.4 ステップ
MEorMS10-24 10.0mm×24 276 3.0 ステップ
MEorMS10-32 10.0mm×32 352 3.0 ステップ
MEorMS13-24 13.0mm×24 293 4.0 ステップ
MEorMS13-32 13.0mm×32 378 4.0 ステップ
MR06-12 6.4mm×12 112 1.8 ステップ
MR08-12 8.0mm×12 130 2.4 ステップ
MR10-12 10.0mm×12 155 3.0 ステップ
MR13-12 13.0mm×12 197 4.0 ステップ

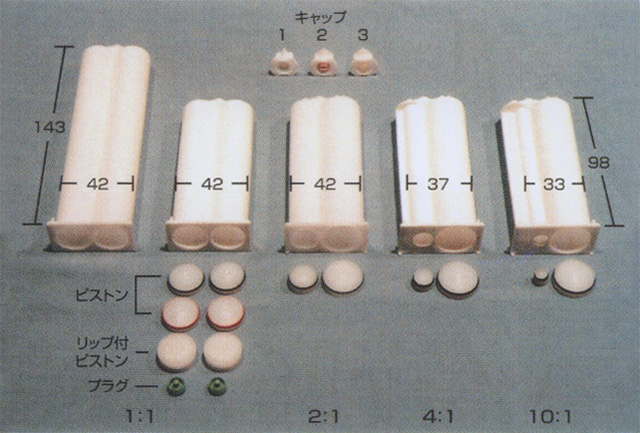

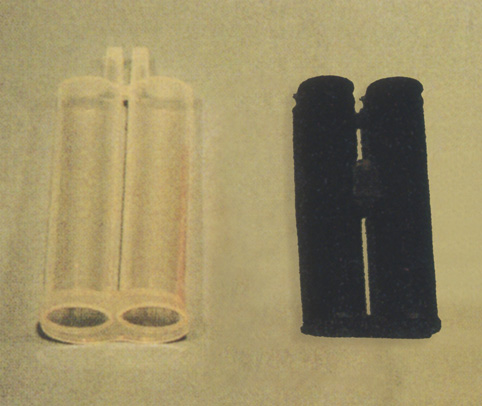

MIXPAC®　カートリッジシステム50 / 75シリーズ


材質
●カートリッジ-PP copolymer (他にNylon)
●ピストン-PE
●O-リング-EPDMorSilicone
●プラグ-PE
●キャップ1-PP (ガスケットPE-foam)
●キャップ2-PE (プラグTPE)
●キャップ3-PE (プラグsilicone)

品番
●1：1-50ml-CD050-01-PP
●1：1-75ml-CD075-01-PP
●2：1-50ml-CD050-02-PP
●4：1-42ml-CD050-04-PP
●10：1-37ml-CD050-10-PP

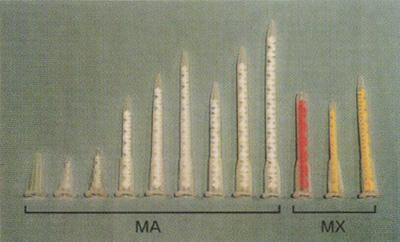

スタティックミキサー（システム50/75用）
MAは1:1／2:1用、MXは4:1／10:1用
品番 エレメント数 全長 吐出口内径 先端形状
MA3.0-07-S
MA3.0-13-S
MA3.0-17-S
3.0mm×7
3.0mm×13
3.0mm×17
34mm
51
63
1.0mm
1.0
1.0
テーパ
テーパ
テーパ
MA4.0-13-S
MA4.0-17-S
4.0mm×13
4.0mm×17
66
82
2.0
2.0
テーパ
テーパ
MA5.4-07-S
MA5.4-13-S
MA5.4-17-S
MA5.4-21-S
5.4mm×7
5.4mm×13
5.4mm×17
5.4mm×21
56
85
104
124
1.5
1.5
1.5
1.5
ステップ
ステップ
ステップ
ステップ
MA6.3-12-S
MA6.3-17-S
MA6.3-21-L
MA6.3-21-S
6.3mm×12
6.3mm×17
6.3mm×21
6.3mm×21
97
129
151
153
1.5
1.5
1.6
1.5
ステップ
ステップ
ルアーステップ
ステップ
MA0517-0413
5.4mm×17＋
4.0mm×13
150
1.5
ステップ
MX4.0-17-S 4.0mm×17 82 2.0 テーパ
MX5.4-17-S 5.4mm×17 104 1.5 ステップ
MX0517-0413
5.4mm×17＋
4.0mm×13
150 1.5 ステップ

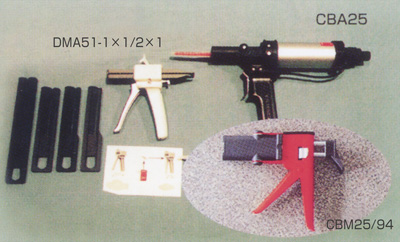

アプリケ-ター（システム50/75用）
体積比 手動ガン エアーガン
1:1(50ml) DMA51-1×1/2×1
CBM25/94		 CBA25
1:1(75ml) DMA75-1×1 −
2:1(50ml) DMA51-1×1/2×1 TS408MY-8-2×1
4:1(42ml) DMA51-4×1 TS408MY-8-4×1
10:1(37ml) DMA51-10×1 TS408MY-8-10×1
